西門子TP1500系列PLC模塊維修常見故障如下；
PLC硬件故障
PLC的硬件故障較為直觀地就能發現，維修的基本方法就是更換模塊。根據故障指示燈和故障現象判斷故障模塊是檢修的關鍵，盲目的更換會帶來不必要的損失。
1）電源模塊故障
一個工作正常的電源模塊，其上面的工作指示燈如“AC”、“24VDC”、“5VDC”、“BATT”等應該是綠色長亮的，哪一個燈的顏色發生了變化或閃爍或熄滅就表示那一部分的電源有問題。“AC”燈表示PLC的交流總電源，“AC”燈不亮?xí)r多半無工作電源，整個PLC停止。這時就應該檢查電源保險絲是否熔斷，更換熔絲是應用同規格同型號的保險絲，無同型號的進口熔絲時要用電流相同的快速熔絲代替。如重復燒保險絲說明電路板短路或損壞，更換整個電源。“5VDC”、“24VDC”燈熄滅表示無相應的直流電源輸出，當電源偏差超出正常值5%時指示燈閃爍，此時雖然PLC仍能工作，但應引起重視，必要時停機檢修。“BATT”變色燈是后備電源指示燈，綠色正常，黃色電量低，紅色故障。黃燈亮?xí)r就應該更換后備電池，手冊規定兩到三年更換鋰電池一次，當紅燈亮?xí)r表示后備電源系統故障，也需要更換整個模塊。

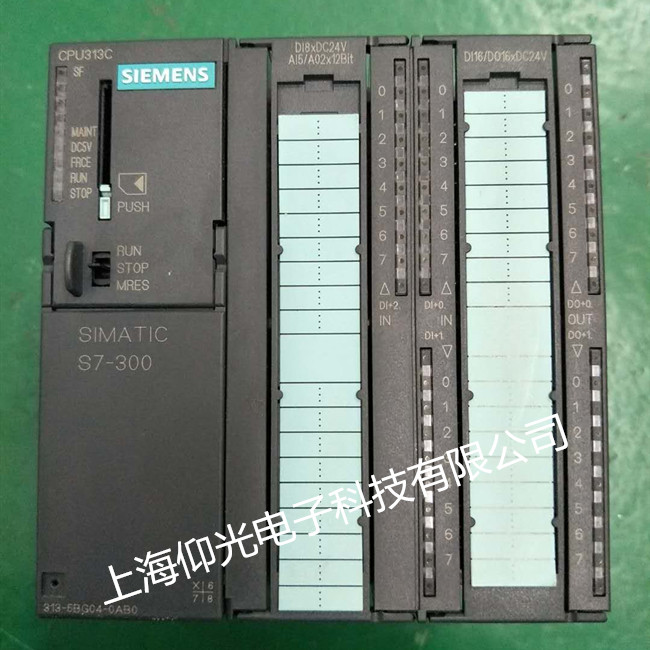

CPU模塊故障
通用型S5PLC的CPU模塊上往往包括有通信接口、EPROM插槽、運行開關等，故障的隱蔽性更大，因為更換CPU模塊的費用很大，所以對它的故障分析、判斷要尤為仔細。
檢修實例：一臺PLC合上電源時無法將開關撥到RUN狀態，錯誤指示燈先閃爍后常亮，斷電復位后故障依舊，更換CPU模塊后運行正常。在進行芯片級維修時更換了CPU但故障燈仍然不停閃爍，至到更換了通信借口板后功能才恢復正常。
西門子PLC維修保養的5個步驟：
一、保養規程、設備定期測試、調整規定
(1)每半年或季度檢查PLC柜中接線端子的連接情況，若發現松動的地方及時重新堅固連接;
(2)對柜中給主機供電的電源每月重新測量工作電壓;
二、設備定期清掃的規定
(1)每六個月或季度對PLC進行清掃，切斷給PLC供電的電源把電源機架、CPU主板及輸入/輸出板依次拆下，進行吹掃、清掃后再依次原位安裝好，將全部連接恢復后送電并啟動PLC主機。認真清掃PLC箱內衛生;
(2)每三個月更換電源機架下方過濾網;
三、檢修前準備、檢修規程
(1)檢修前準備好工具;
(2)為保障元件的功能不出故障及模板不損壞，必須用保護裝置及認真作防靜電準備工作;
(3)檢修前與調度和操作工聯系好，需掛檢修牌處掛好檢修牌;
四、設備拆裝順序及方法
(1)停機檢修，必須兩個人以上監護操作;
(2)把CPU前面板上的方式選擇開關從“運行”轉到“停”位置;
(3)關閉PLC供電的總電源，然后關閉其它給模坂供電的電源;
(4)把與電源架相連的電源線記清線號及連接位置后拆下，然后拆下電源機架與機柜相連的螺絲，電源機架就可拆下;
(5)CPU主板及I/0板可在旋轉模板下方的螺絲后拆下;
(6)安裝時以相反順序進行;
五、檢修工藝及技術要求
(1)測量電壓時，要用數字電壓表或精度為1%的萬能表測量
(2)電源機架，CPU主板都只能在主電源切斷時取下;
(3)在RAM模塊從CPU取下或插入CPU之前，要斷開PC的電源，這樣才能保證數據不混亂;
(4)在取下RAM模塊之前，檢查一下模塊電池是否正常工作，如果電池故障燈亮?xí)r取下模塊PAM內容將丟失;
(5)輸入/輸出板取下前也應先關掉總電源，但如果生產需要時I/0板也可在可編程控制器運行時取下，但CPU板上的QVZ(超時)燈亮;
(6)撥插模板時，要格外小心，輕拿輕放，并運離產生靜電的物品;
(7)更換元件不得帶電操作;
PLC硬件故障
PLC的硬件故障較為直觀地就能發現，維修的基本方法就是更換模塊。根據故障指示燈和故障現象判斷故障模塊是檢修的關鍵，盲目的更換會帶來不必要的損失。
