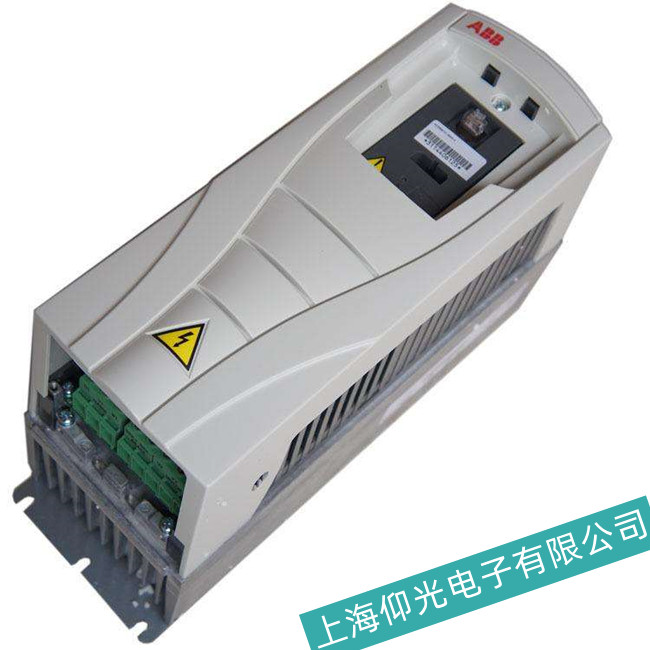

當 ABB 變頻器 ACS510 - 01 - 246A - 4 顯示欠電壓故障（通常對應故障代碼 A0003）時，可按以下步驟進行排查和維修：
-
故障原因
-
電源開關未合閘或接觸不良，使得電源無法正常接入變頻器。
-
熔斷器熔斷，切斷了電源供應。
-
電源線路存在斷路、短路或接觸不良的情況，導致電壓傳輸受阻。
-
電網電壓本身偏低，達不到變頻器正常工作所需的電壓范圍。
-
維修方法
-
檢查電源開關狀態，確保其已合閘且接觸良好。若開關損壞，應及時更換。
-
查看熔斷器是否熔斷，若熔斷需用萬用表檢查電路中是否存在短路點，排除短路故障后更換同規格的熔斷器。
-
對電源線路進行全面檢查，查看是否有斷路、破損或接觸不良的地方。可以使用萬用表測量線路的通斷情況，對于接觸不良的接頭進行緊固或重新連接，對于破損的線路進行修復或更換。
-
測量電網電壓，若電壓偏低，可與供電部門聯系，了解電網情況并尋求解決方案。也可以考慮安裝穩壓器來穩定輸入電壓。
-
故障原因
-
整流模塊內部的二極管或晶閘管損壞，無法將交流電正常整流為直流電，導致直流母線電壓過低。
-
整流模塊散熱不良，長時間高溫運行可能會損壞模塊。
-
維修方法
-
使用萬用表的二極管檔測量整流模塊各引腳之間的導通情況，判斷二極管是否損壞。若發現某個二極管導通或截止特性異常，則需更換整流模塊。
-
檢查整流模塊的散熱片是否積塵過多，散熱風扇是否正常運轉。清理散熱片上的灰塵，確保散熱良好。若散熱風扇損壞，及時更換。
-
故障原因
-
直流母線電容使用時間過長，出現老化、鼓包、漏液等現象，導致電容容量下降，無法維持穩定的直流電壓。
-
電容本身質量問題或受到過電壓、過電流沖擊而損壞。
-
維修方法
-
外觀檢查直流母線電容是否有鼓包、漏液等明顯損壞跡象。若有，需更換同規格的電容。
-
使用電容測試儀測量電容的實際容量，若容量明顯低于標稱值，也應更換電容。
-
故障原因
-
電壓檢測電路中的電阻、電容、運放等元件損壞，導致檢測到的電壓信號不準確，誤報欠電壓故障。
-
檢測電路的連接線路松動、接觸不良，影響信號傳輸。
-
維修方法
-
檢查電壓檢測電路中的元件，使用萬用表等工具測量元件的參數，判斷是否損壞。對于損壞的元件進行更換。
-
檢查檢測電路的連接線路，確保連接牢固，無松動、虛焊等情況。
在維修操作前，務必切斷變頻器的電源，并等待足夠的時間讓直流母線電容放電，以確保人身安全。如果對維修操作不確定，建議聯系 ABB 專業的技術支持人員或維修服務提供商。
上海仰光電子維修ABB變頻器ACS510-01-246A-4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
